Алюмінієвий провід та кабель

Алюмінієвий провід та кабель

Алюмінієві дроти і кабелі використовуються для підключення електроустановок при перетині кабелю понад 16 кв. мм або для підключення інженерного обладнання (насосів, кліматичних пристроїв і т. д.) дротом від 2,5 кв. мм.. На сьогоднішній день попит на кабель з жилами з алюмінію різних перетинів залишається високим – це викликано двома причинами: простий економією і ситуаціями, коли потрібно замінити частину старої проводки, а фінансів на прокладку нових мідних жил немає, а також в ситуаціях, описаних вище.

Переваги алюмінію:

• Ціна

Вартість кабелю відіграє вирішальну роль при великих обсягах виробництва.

• Вага

Алюмінієвий кабель важить приблизно в два рази менше мідного, тому при прокладці алюмінію по повітряним лініях потрібно вдвічі менше опор. Це скорочує витрати на будівництво ліній.

Марки алюмінієвих проводів

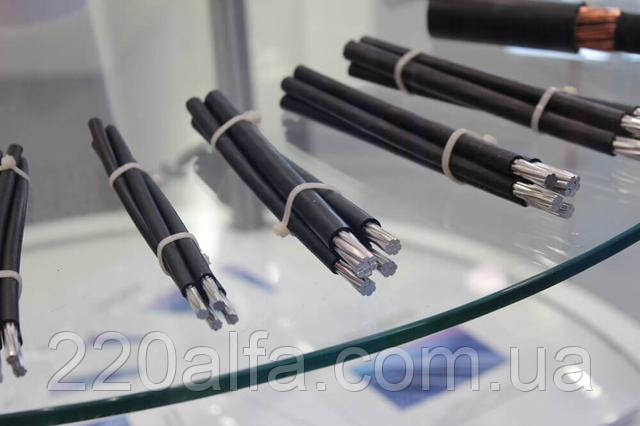

СІП – самонесучий ізольований провід. Використовується в повітряних лініях електропередач напругою аж до 35 кВ. Кількість жил – від 1 до 4. Маркування виглядає подібно до цього: «СИП 1, СІП 2» і так далі. Якщо після цифри присутня літера «А», значить нульова жила ізольована, якщо немає – то нуль без ізоляції. Жили покриті стійким до УФ-випромінювання поліетиленом. Від маркування може бути змінена кількість жил і їх конструкція.

АПВ – дріт алюмінієвий з монолітною ізольованою, виробляється в діапазоні перерізів від 2,5 до 16 кв. мм Використовується для складання електричних схем, щитів і шаф, можна застосовувати для складання арматури освітлювальних приладів. Продукція цієї марки прокладається в стінах, трубах, лотках. Розрахований на напругу до 1000 В 50 Гц.

А – не ізольований провід, використовується на повітряних лініях електропередач. Дроти складаються з тонких дротів, скручених в так званий повів. Діапазон перерізом 16-750 кв. мм.

АС – це не ізольований провід, відрізняється від попереднього тільки наявністю сталевого сердечника, що робить його більш жорстким і стійким до механічних впливів.

​​​​​​​

   Марки алюмінієвого кабелю

АВВГ – з алюмінієвими жилами і подвійний вінілової ізоляцією. Його використовують для стаціонарного підключення електрообладнання до живильної мережі, може використовуватися і в приміщеннях зі складними умовами, наприклад, частково затоплені, з підвищеною вологістю або вибухонебезпечні. Використовується і для проводки в жилих будинках, підходить для підключення розеток і на виробництві.

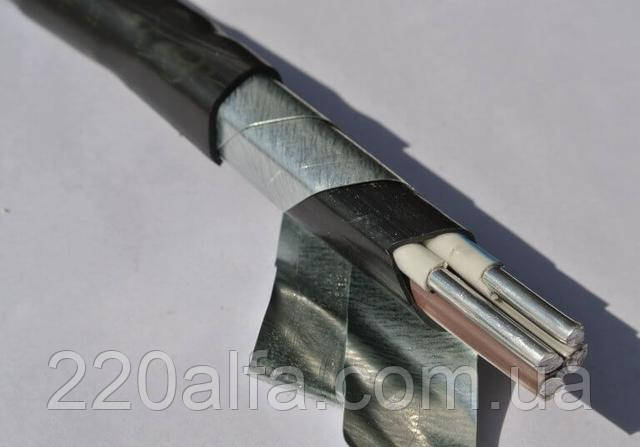

АВБбШв – з алюмінієвими жилами і стрічковою бронею ПВХ ізоляцією кожної жили і шару оперізує ізоляції, точніше зовні ПВХ-шланг. Застосовується для прокладки проводки та підключення електроустановок до живильної мережі в складних умовах, а також при можливості механічних пошкоджень, у вибухо - і пожежонебезпечних приміщеннях. В тому числі і для зовнішньої прокладки і під землею.

АСБл – броньований сталевими стрічками, а також у свинцевій оболонці. Використовується для роботи в електроустановках напругою до 10 кВ. Можна використовувати для прокладки в грунті з малою і середньою корозійною активністю.

АПвПуг – броньований для ліній напругою до 6-10 кВ частотою 50 Гц. Призначений для прокладки в землі: траншеях і грунті незалежно від ступеня корозійної активністю. Тому герметичний, захищений від проникнення вологи. Можливе використання для повітряних ліній, а у разі забезпечення належного протипожежного захисту (нанесення вогнезахисних покриттів) і спорудах. Матеріали дозволяють прокладати його навіть у водоймах судноплавних і несудноплавних.

ААБл – броньований, для прокладки в мережах 1-10 кВ.Для прокладання вертикальних ділянок ліній не можна використовувати цей вид кабелю, є спеціальний з не стікає просоченням ЦААБл-10. У грунті можна прокладати дану марку при невисокій корозійної активності.

ААШв – с бумажной изоляцией алюминиевых жил покрытых слоем общей виниловой изоляции. Используется в сетях до 10 кВ (или до 6 кВ в зависимости от конкретного варианта изделия). Жилы могут быть одножильными (маркировка «ОЖ» или «ОК») и многопроволочными (маркировка «мк», «мс», «мж»). При прокладке одного кабеля изоляция не распространяет горение. Просочення паперової ізоляції виконується таким в'язким складом, що він не випливає, а при з'єднанні кабелю в муфтах не утворюється повітряних включень.
