Самонесучий алюмінієвий провід СІП

Самонесучий алюмінієвий провід СІП

СІП – це самонесучий ізольований провід. Він використовується в повітряних лініях електропередач напругою аж до 35 кВ.

Кількість жил – від 1 до 4. Маркування виглядає подібно до цього: «СИП 1, СІП 2» і так далі. Якщо після цифри присутня літера «А», значить нульова жила ізольована, якщо немає – то нуль без ізоляції. Жили покриті стійким до УФ-випромінювання поліетиленом. Від маркування може бути змінена кількість жил і їх конструкція. Відмітна особливість марки СІП 3 – це те, що він одножильний сталеалюміневий провід.

Основні різновиди

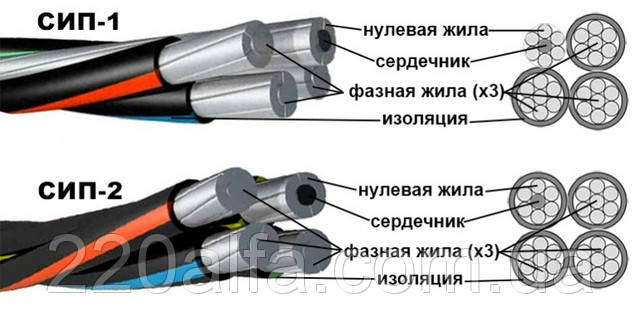

• СІП-1

Основна сфера його застосування – силові повітряні або освітлювальні мережі змінного напруги 0,66/1 кВ з частотою 50 Гц. Це можуть бути як магістральні лінії електропередач, так і лінійні відгалуження від них до приватним споживачам електрики для освітлення вулиць і об'єктів. Провід може застосовуватися в холодних і помірних кліматичних зонах, також на узбережжях морів і солоних озер, а також в зонах з засоленими пісками і промислових районах.

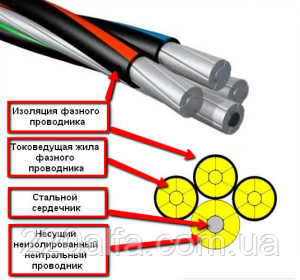

  СІП-1 включає в себе нульову несучу жилу круглої форми з сплаву алюмінію із сталлю і зазвичай 3 (рідше 1-2) струм-проводять жили, виготовлених з алюмінію.

• СІП-2

Даний тип використовується для повітряних магістралей ліній електропередач, які мають номінальну напругу не більше 0,6/1 кВ і частоту 50 Гц.

Особливості кабелю СІП-2:

1. Нульова або ж несуча жила в кабелі цього виду завжди ізольована.
2. Ізоляція виконана не просто зі стійкого до ультрафіолету поліетилену, а з особливо міцного, точніше зшитого, має поперечні молекулярні зв'язки. Товщина ізоляції повинна бути не менше 1,3-1,7 мм для проводів різних перетинів.

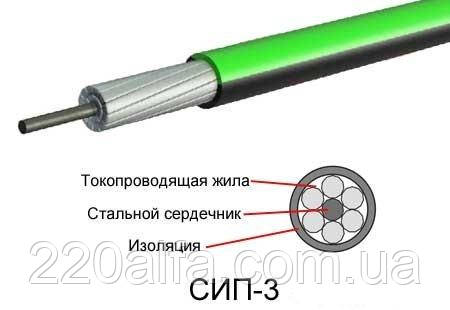

• СІП-3

Основна відмінність кабелю СІП-3 від інших видів ізольованого проводу – напруга, на яку він розрахований. Якщо дроти 1,2 і 4 типу використовуються в мережах з напругою 0,66/1 кВ, 3 тип – при напрузі до 20 або 35 кВ.

  Провід здатний безперебійно працювати в агресивних погодних умовах і хімічних середовищах, стійкий до механічних пошкоджень. Робочі ток-провідні жили виконані з ущільненої алюмінієвої дроту зі стабільними механічними властивостями по всій її довжині.

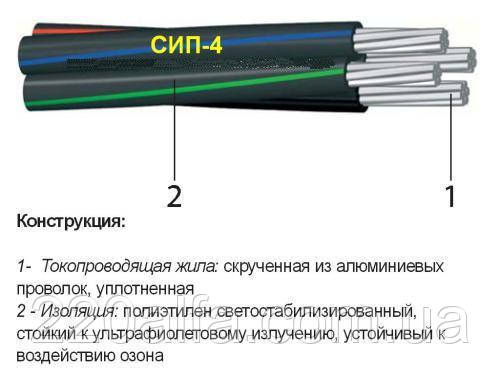

• СІП-4

  Оскільки він не має несучої жили, а тільки ток-проводять, він не використовується для самих повітряних магістралей, а тільки для підведень електроенергії від цих магістралей до кінцевих споживачів (наприклад, одному або кільком окремим будинкам). Виходячи з цього їх часто називають ответвительными кабелями. Крім цього, провід цього типу може використовуватися у складі мереж для освітлення громадських місць.

   Кабель виготовляється з ущільненої алюмінієвого дроту з кроком її скрутки до 45 см. У проводі 2-4 ток-провідні жили. СІП-4 виробляють в перетинах 16-95 мм². В кабелі перерізу до 25 мм² використовується правобічна скрутка, для більших розмірів – лівостороння. Дроту різних перерізів розраховані на струм від 95 до 250 А при нормальних умовах експлуатації.
