Як вибрати диференціальний автоматичний вимикач

Диференціальний автомат — це низьковольтний комбінований електричний апарат, який поєднує в одному корпусі функції двох захисних пристроїв УЗО і автоматичного вимикача. Завдяки цьому даний виріб є досить популярним і широко застосовується як у побутових умовах, так і на виробництві.

Даний електричний апарат слугує насамперед для захисту ділянки електричної мережі від пошкодження із-за протікання по ньому надструмів, які виникають при перевантаженні або короткому замиканні (функція автоматичного вимикача).

Також диференціальний автомат запобігає виникненню пожежі та ураження людей електричним струмом в результаті виникнення витоку електричного струму через пошкоджену ізоляцію кабелю лінії електропроводки або несправного побутового електроприладу (функція пристрою захисного відключення).

ПУЕ зобов'язує встановлювати ПЗВ у випадках:

1. - коли споживачі (розетки) знаходяться поза приміщеннями (на вулиці);
2. - для захисту розеток і споживачів у приміщеннях з підвищеною небезпекою (ванні кімнати, душові);
3. - у разі, коли автоматичні вимикачі не зможуть ефективно захистити з-за низьких струмів короткого замикання.

Останній пункт вимагає пояснень. Чим далі споживач від джерела енергопостачання (трансформатора на підстанції), тим більша довжина електропроводки між ними. Провідники мають електричним опором, тому із збільшенням відстані між джерелом і приймачем воно виростає. При короткому замиканні струм, що проходить по електропроводці, обмежується невеликим внутрішнім опором джерела (опір вторинної обмотки трансформатора) і еквівалентним опором провідників між точкою КЗ і джерелом.

Тому величина струму короткого замикання зменшується зі збільшенням відстані від підстанції. У віддалених точках можлива ситуація, коли автомат не відчує цей струм. Звичайно, з витримкою часу спрацює його тепловий захист. Але при замиканні на корпус, з'єднаний з РЕ-шиною щитка, на цей час він виявиться небезпечним для життя потенціалом. Цього допустити не можна, для цього ПУЕ і наказує захищати такі споживачі УЗО.

ПУЕ забороняє встановлювати ПЗВ без установки послідовно з ним автоматичного вимикача. Тому при застосуванні диференційного захисту кабельну лінію захищають два апарати. В щитку з'являються додаткові з'єднання, його складність збільшується. До того ж УЗО займає ще і додаткове місце на DIN-рейці. А якщо його і так не вистачає?

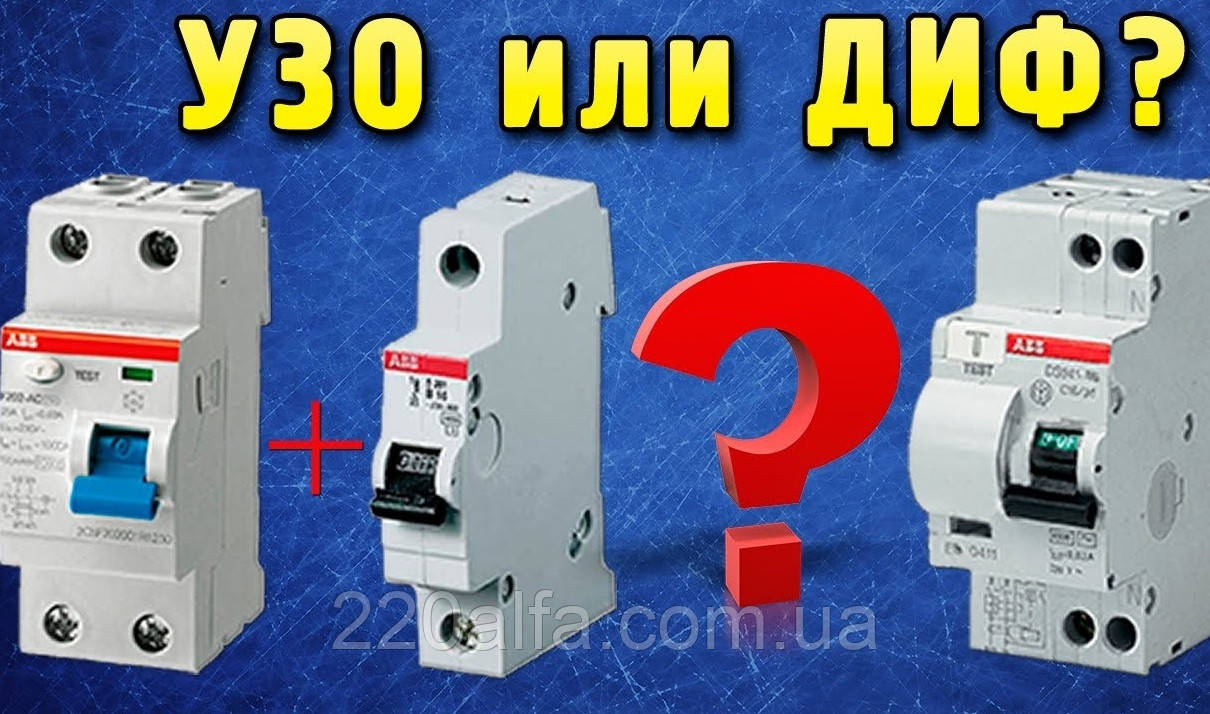

Диференціальний Автомат: відмінності від ПЗВ

На відміну від дифавтомата УЗО спрацьовує лише тоді, коли в ланцюзі з'являється струм витоку. Диференціальний автомат включає в себе функції пристрою захисного відключення + автоматичного вимикача. Отже, диференціальний автомат спрацьовує не тільки під час витоку струму, але і при короткому замиканні, а також перевантаження мережі.

При необхідності розрізнення двох пристроїв це можна зробити за рядом ознак.

Можна подивитися, що написано на корпусі. Якщо звичайно ви купили дешеву китайську продукцію, навряд чи на бічній стінці або спереду буде написано, що це таке. Проте всі вітчизняні апарати, і навіть деякі закордонні вироби мають на корпусі чіткого позначення – «диференціальний вимикач» (він же УЗО) або автоматичний вимикач диференціального струму» (він же диффавтомат). Цей спосіб незручний тим, що для того, щоб відрізнити вироби, які встановлені поруч один з одним, доведеться зняти їх з DIN-рейки, інакше назва буде закрито.

Маркування також дозволяє зрозуміти, що встановлено в щитку, але при цьому потрібно розуміти англомовні абревіатури, якщо немає російськомовного ПЕКЛО або АВДТ.

Як на УЗО, так і на диференціальному автоматі, технічні характеристики позначені у вигляді цифр і букв. Так от, якщо ви побачите цифру, а після неї літеру «А», наприклад, 16А або 25А, це означає, що в щитку встановлено ПЗВ, на якому позначений номінальний струм. Якщо ж на корпусі позначена літера, а потім цифра, наприклад, C16, значить це АВДТ. Буква «С» в цьому випадку означає тип час-струмової характеристики.

Ще один дієвий спосіб, що дозволяє відрізнити ПЗВ від дифавтомата, – подивитися на схему. На схемою диференціального автомата будуть додатково позначені тепловий і електромагнітний розчіплювач, які відсутні на схемі вимикача диференціального.

Як вибрати диференціальний автоматичний вимикач

Вимоги безпеки облаштування електричних мереж, призначених для приватного будинку, квартири або дачі, передбачають установку і підключення двох видів захисту. Перша — від короткого замикання (КЗ) і контроль за струмового навантаження. Друга — захист життя і здоров'я людини від вражаючого впливу електрики в разі зіткнення з струмоведучими частинами електрообладнання, а також у випадках струмових витоків. В обох випадках захиститися можна, підключивши в щитку диференціальний автомат.

Правильно вибрати диференціальний автомат у відповідності з необхідними параметрами не складно. Апарати, призначені для роботи в однофазної мережі (220 В), забезпечені двома клемами підключення, дифавтомати для трифазних мереж (380 В) забезпечені чотирма полюсами. Номінальна робоча напруга вказується в паспорті і маркується на корпусі виробу.

Для того щоб забезпечити якісну роботу диференціального автомата, важливо правильно вибрати струмовий номінал і характеристику. Інформація про ці параметри позначається буквою латинського алфавіту та цифрою, наприклад, С25, що означає: апарат характеристики С, при номінальному робочому струмі 25 А. Самими ходовими дифавтоматами для квартир і приватних будинків є вироби характеристики С. При виборі диференціального автомата по потужності рекомендується дотримуватися значень, зазначених у таблиці:

Струм витоку позначається значком «дельта» з числом, відповідним величиною номінального струму витоку в миллиамперах. Правильно вибрати дифавтомат по струму витоку допоможуть дані з цієї таблиці:

На водонагрівач, пральну машинку, ванну кімнату або лазню рекомендується вибирати апарат, який спрацьовує при струмі не вище 30 мА. Якщо проводка розділена на групи споживачів, на групову лінію досить вибрати характеристику в 30 мА. На введення в приватний будинок, для захисту від виникнення пожежі рекомендується ставити дифавтомат на 300 мА, а в квартирах досить використовувати автомат, розрахований на 100 мА.

Переваги диференційного автоматичного вимикача Домовик

Електрика крім всіх переваг, на жаль, несе і певну небезпеку. Через пошкодження проводки виникає велика частина всіх загорянь у приміщеннях.

Лінійка модульних диференціальних автоматів Домовик успішно працює з 2002 р.

Обладнання охороняє готелі, вокзали, аеропорти, дачні селища, багатоквартирні будинки. Не випадково серії дано ім'я невидимого доброго домашнього помічника (в країнах за межами СНД – Domae).

Прилади виготовляються на сертифікованих по системам ISO9001 і ISO14001 підприємствах Schneider Electric в різних країнах, у тому числі в Бельгії, Іспанії та Італії.

За останні півтора десятиліття автомати постійно удосконалювалися, впроваджувалися технічні новинки, нові функції.

До основних переваг лінійки можна віднести:

1. - комплексне пропозицію, все необхідне від одного виробника: захист від короткого замикання, від перевантаження, від ураження струмом, а також щити, управління освітленням та багато іншого;
2. - відмінний баланс «ціна-якість» в сегменті європейських брендів;
3. - чудова репутація надійного продукту, естетичний ергономічний дизайн;
4. - 100% контроль якості пристроїв;
5. - забезпечення зростання тривалості служби контактів на третину за рахунок механізму швидкого включення в приладах ВА63, АД63;
6. - зрозумілі імена пристроїв російською мовою;
7. - безпечні клеми;
8. - виключення попадання кабелю в заклеммное простір;
9. - надійний захист від підробок;
10. - відповідність вимогам Митного Союзу та технічного регламенту про вимоги пожежної безпеки;
11. - маркування згідно з вимогами EAC і ТР;
12. - місце на лицьовій панелі для маркування відходить лінії;
13. - надійність і зручність в експлуатації.
