Таблиця перерізу проводів – як зібрати дані самостійно

Отже, треба почати з пояснення, що електричний струм, що проходить по електричному кабелю з певною потужністю, виділяє деяку кількість тепла. І якщо потужність буде досить великий, то ізоляція проводу може не витримати теплової енергії. Вона просто розплавиться, а це стовідсоткове коротке замикання між двома жилами, розташованими в одному кабелі. І добре, якщо спрацює автоматичний вимикач в розподільному щиті, який запобіжить загоряння.

Тобто, що протікає по дротах струм залежить від навантаження в мережі. Тому формула струму така:

I=P/U, де

• I – сила струму;
• P – споживана потужність;
• U – напруга.

Але сам струм також залежить від опору кабелю. І чим воно більше, тим важче струму проходити по жилах проводу (пояснення по-простому). Тому цей показник обов'язково необхідно враховувати, визначаючи перетин дроту. Опір залежить від перетину кабелю, від його довжини і матеріалу, з якого виготовлений. Якщо говорити про приватному житловому будівництві, то довжину кабелю можна до уваги не брати, дуже невеликі ділянки у схемою розводки будинку. А ось матеріал і переріз відіграють важливу роль.

Розрахунок перерізу

Якщо перед вами лежить кабель, переріз якого ви не знаєте (немає маркування), то цей показник можна самостійно розрахувати, використовуючи формулу площі круга:

S=πd2/4=0,8d2.

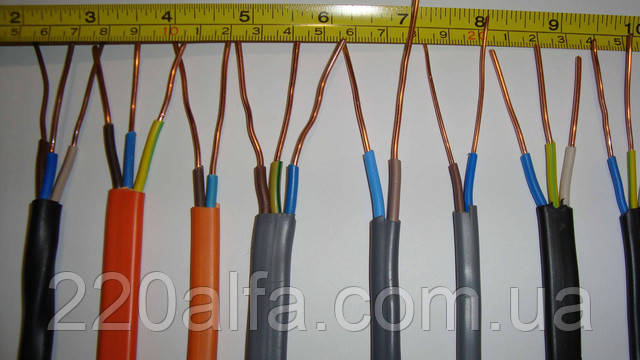

Тобто, заміряють своїми руками за допомогою штангенциркуля діаметр жили і вставляєте цей показник у формулу. Якщо маркування на дроті залишилася, приміром, ВВГ 3х1,5, то це означає, що перед вами трижильний провід з перетином 1,5 мм2.

Увага! Чим більше перетин проводу, тим більшу струмовий навантаження він може нести.

Але необхідно враховувати і той факт, що проводи бувають різні в плані матеріалу, з якого вони виготовляються. В основі всіх електричних кабелів лежить або мідь або алюміній. Так ось мідні кабелі витримують велику струмовий навантаження, ніж алюмінієві. До того ж вони практично не окислюються, тому, коли перед вами стоїть вибір, то перевагу краще віддати мідному варіанту.

Є ще один момент, який необхідно враховувати. Цей спосіб проводки схеми електропостачання. Тобто, електричний кабель укладений у штроби і заштукатурен, або проводка була проведена в гофрованому шлангу, або була зроблена відкрита електропроводка. В чому різниця?

Вся справа в тому, що внутрішня проводка (прихована) створює умови, при яких провід опиняється в замкнутому просторі. Тобто, нагріваючись, він не віддає тепло повітрю, яке його оточує. А, значить, перегрівається швидше і більше. А це, в свою чергу, знижує ресурс експлуатації і створює умови швидкого виходу з ладу. Тобто, в такій проводці необхідно використовувати дроти перетином трохи більше, ніж за номіналом.

Щільність струму

Поступово, розбираючись в електричних дротах, а точніше, у виборі перерізу кабелю, ми підійшли до ще одного не менш важливого показника – щільності струму. Що це таке? По суті, це та ж сила струму вимірюється в амперах, яка проходить через стандартну величину перерізу електричного проводу, рівну одному міліметру в квадраті.

Скажімо так, що це відносна величина, тому її можна використовувати у формулі, що визначає діаметр дроту:

d=1,1*√I/Ip, де Ip – щільність струму.

Тепер можна обчислити перетин дроту, підставляючи значення «d» в формулу площі. В кінцевому підсумку отримуємо, що S=I/Ip.

Але де тоді взяти свідчення «Ip»? Це стандартні величини, зависящте знову-таки від матеріалу, з якого виготовляються дроту, і виду проводки. Нижня таблиця показує цю залежність.

Як ми і говорили вище, мідь в даному випадку переважніше.

Давайте розглянемо один простий приклад розрахунку. Вступні дані:

• Провід мідний.
• Відкрита проводка.
• Навантаження на кабель 2,2 кВт.

Спочатку знаходимо силу струму в електричному ланцюзі: I=P/U=2200 Вт:220 В= 10 А.

Тепер знаходимо переріз самого дроту: S=I/Ip=10:10=1 мм2, де друге число «10» вибираємо з вищезазначеної таблиці. Таким чином, можна самостійно розрахувати всі перерізу кабелів на кожній ділянці електричної мережі будинку. Головне – правильно розрахувати споживану потужність на кожному шлейфі. А це, як ви знаєте, сумарна потужність всі побутових приладів і лампочок освітлення. Приміром, якщо розраховується ділянку кухні, то доведеться скласти потужність всіх апаратів, а це холодильник, мікрохвильова піч, кавоварка, електричний чайник, витяжка, блендер і так далі, плюс освітлення. Цей показник вказується на бирках приладів і скляному корпусі ламп.

В принципі, для себе можна таку таблицю перерізу проводів зібрати самостійно, враховуючи всі розкладки, про які написано вище. Тобто, якщо знати споживану потужність на всіх електричних контурах, то можна по ділянках розбити кабелі в залежності від їх перетину.

• По-перше, це спростить проведення монтажу. Тобто, ви ніколи не заплутаєтеся, де який кабель повинен бути прокладений.
• По-друге, можна буде підрахувати витрати, пов'язані з купівлею проводки, і тим самим визначити бюджет ремонту.
• По-третє, таблиця допоможе в майбутньому. Якщо споживана потужність не зміниться з роками, то вам не треба буде знову проводити всі розрахунки. Досить дістати таблицю і згадати, якого перетину кабель, де був покладений.

Висновок по темі

Отже, до чого ми прийшли? Створюючи таблицю перерізу проводів у своєму власному домі, ви забезпечуєте собі безпеку, пов'язану з експлуатацією електричної мережі будинку. Плюс полегшуєте собі роботу, коли справа дійде до заміни або ремонту.
